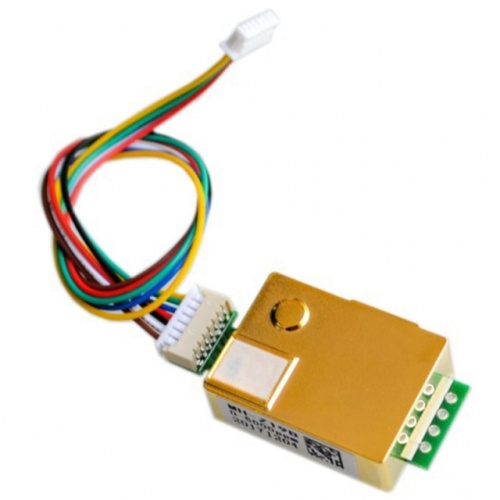

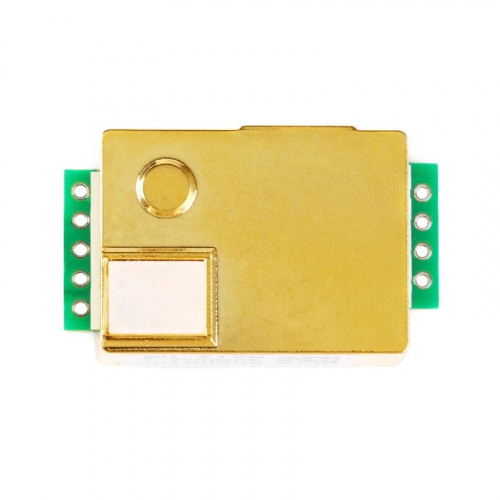

Датчик газа MH-Z19B (углекислый)

Датчик газа MH-Z19B используется для своевременного выявления утечки углекислых газов.

Нормы содержания уровня углекислого газа в помещениях, согласно ГОСТ:
1 класс: до 400ppm - эталонное качество воздуха
2 класс: 400-600ppm - нормальное качество воздуха
3 класс: 600-1000ppm – предельно допустимое качество воздуха
4 класс: от 1000ppm - критически низкое качество воздуха

Характеристики:
Напряжение: 4,5-5V
Потребляемый ток: 150mA
Диапазон измерений: 0-5000ppm
Интерфейс: UART (3,3V) / ШИМ (3,3V, толерантен к 5V)
Время прогрева датчика: 3min
Рабочая температура: от 0 до 50℃
Влажность: от 0 до 95%
Размер: 32,9x19,7x8,6mm

Подключение:
Датчик подключается по шине UART.
VCC - питание 5V
GND - земля
RX — подключается к любому порту, указанному в скетче (TX)
TX — подключается к любому порту, указанному в скетче (RX)

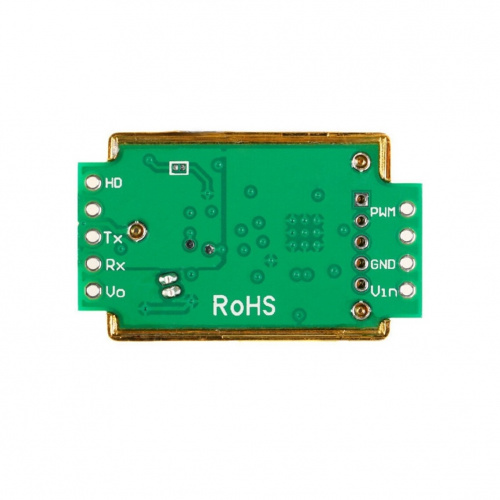

Контакт 1: аналоговый выход Vo
Контакт 2: нет
Контакт 3: отрицательный источник питания (GND)
Контакт 4: положительный источник питания (Vin)
Контакт 5: ввод данных уровня TTL UART(RXD)
Контакт 6: вывод данных уровня TTL UART (TXD)
Контакт 7: нет
