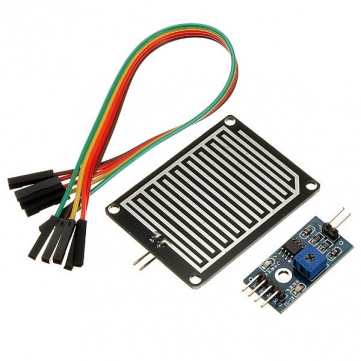

Датчик влажности YL-83

Датчик влажности он же датчик дождя, пара, воды, капель, погодный модуль YL-83 - представляет собой чувствительный модуль, который реагирует на капли.

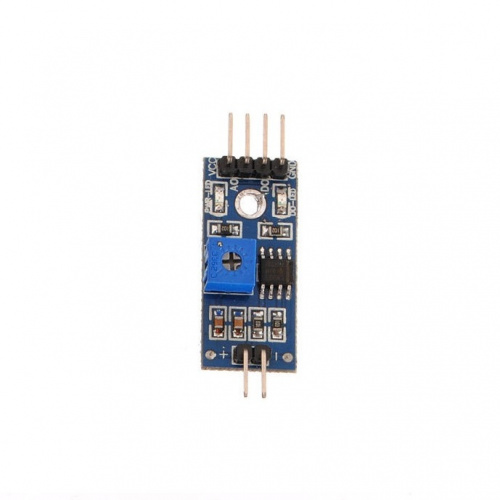

Микросхема с операционным усилителем LM393 обрабатывает сигнал и передает его на управляющий контроллер в аналоговом виде.

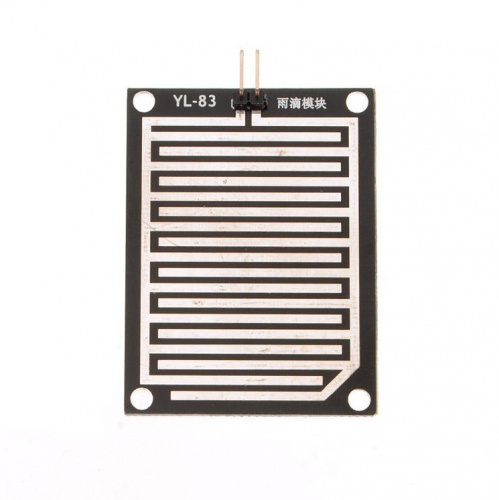

Имеет специальную выносную поверхность, защищенную от окисления.
Датчик имеет возможность фиксировать не только появление жидкости, но и ее интенсивность. Так же можно запрограммировать циклы работы при накоплении определенного уровня жидкости.

Сигнализация работы датчика:
Зеленый светодиод - горит, когда на датчик подается питание.
Красный светодиод - горит, когда датчик передает данные на контроллер.

Обозначение контактов:
VCC – напряжение питания
GND – общий контакт
D0 – цифровой выход
A0 – аналоговый выход

Характеристики:
Напряжение питания: 5V DC
Наличие диода защиты (обратный отток на пластину)
TTL выходного сигнала до 1000mA, что позволяет на прямую управлять реле, маленьким вентилятором и т.д.
Аналоговое напряжение сигнала от 0 до 3,5V
Размер (с учетом штыревых контактов): 39,2х15,4х7,8mm
Сенсорная поверхность: 50х40mm

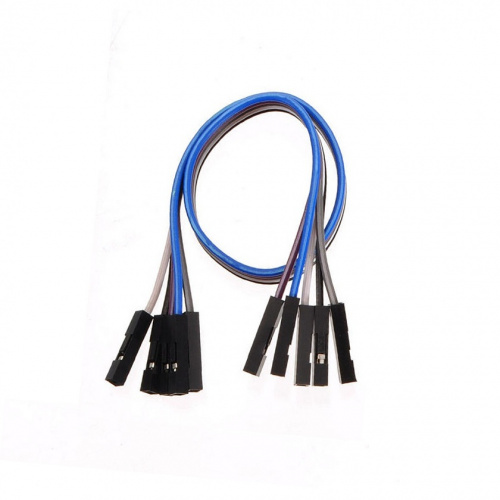

Длина соединяющего кабеля: 200mm
